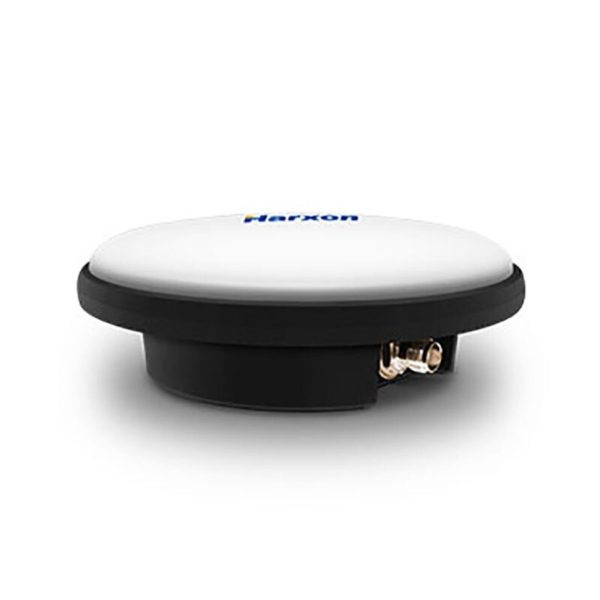

GNSS антенна Harxon HX-CVX600A
Harxon HX-CVX600A — высокоточная мультичастотная ГНСС-антенна для профессиональных геодезических и навигационных задач. Разработана для работы в условиях, где стандартные антенны теряют стабильность сигнала или не выдерживают эксплуатационных нагрузок.
Для каких задач подходит антенна
Антенна HX-CVX600A применяется в проектах, где требуется максимальная точность, стабильность и надёжность в любых условиях эксплуатации:
- Геодезические базовые станции и CORS-сети.
- Высокоточное спутниковое позиционирование с миллиметровой точностью.
- Мониторинг деформаций конструкций и геологических объектов.
- Работа в условиях сильных осадков, пыли, вибрации и прямого солнца.
- Объекты, где требуется долгосрочная круглосуточная эксплуатация на улице.
Ключевые преимущества антенны GNSS HX-CVX600A
Стабильный фазовый центр ≤2 мм
Технология многоточечного возбуждения обеспечивает отклонение фазового центра не более 2 мм во всех частотных диапазонах. Именно стабильность фазового центра определяет итоговую точность координат при геодезических измерениях — а не только коэффициент усиления антенны.
Широкоугольная круговая поляризация WACP
Высокий коэффициент усиления в сочетании с технологией WACP обеспечивает уверенный приём спутников на низком горизонте. Это критично при работе в условиях ограниченной видимости неба: в городской застройке, в лесу, в горных районах.
Встроенный префильтр — чистый сигнал без перегрузок
Префильтр подавляет помехи от близкорасположенных и гармонических частот до поступления сигнала на усилитель. Это предотвращает перегрузку LNA и обеспечивает стабильный приём даже вблизи источников электромагнитных помех: ЛЭП, радиомодемов, базовых станций сотовой связи.
Защита IP69K — выше стандарта геодезического оборудования
Большинство геодезических антенн имеют защиту IP67 или IP68. HX-CVX600A сертифицирована по стандарту IP69K — максимальный уровень защиты от пыли и струй воды под высоким давлением. Усиленный корпус выдерживает удары, вибрацию и длительное воздействие ультрафиолета. Аэродинамичная форма снижает парусность при сильном ветре.
Калибровка NGS — признанная точность
Антенна прошла калибровку в National Geodetic Survey (NGS) — американской службе геодезии, чьи калибровочные данные признаются геодезическими организациями по всему миру. Калибровочные поправки фазового центра доступны для использования в профессиональном геодезическом программном обеспечении.
Поддержка всех актуальных ГНСС-систем и L-Band
Антенна принимает сигналы GPS, ГЛОНАСС, Galileo, BeiDou, QZSS, IRNSS, SBAS и L-Band. Полное покрытие всех современных навигационных созвездий гарантирует максимальное количество спутников в решении при любых условиях наблюдения.
Как выбрать высокоточную антенну GNSS
При выборе антенны важно учитывать три ключевых параметра:
- Стабильность фазового центра. Для геодезии и мониторинга конструкций выбирайте антенну с отклонением фазового центра не более 2 мм. HX-CVX600A обеспечивает ≤2 мм во всех диапазонах.
- Степень защиты корпуса. Для круглосуточной уличной работы минимум — IP67. HX-CVX600A имеет IP69K — максимальную защиту от воды и пыли, включая мойку под давлением.
- Калибровка фазового центра. Для включения антенны в сети CORS и профессиональных геодезических проектов необходима калибровка от признанной организации. HX-CVX600A откалибрована NGS.
Часто задаваемые вопросы
Чем IP69K отличается от IP67 и IP68?
IP67 — защита от кратковременного погружения в воду на глубину до 1 м. IP68 — защита от длительного погружения на большую глубину. IP69K — защита от струй воды под высоким давлением и высокой температурой. Для антенны, установленной на открытом воздухе и обслуживаемой с применением моечного оборудования, IP69K является наиболее надёжным стандартом.
Что даёт калибровка NGS и зачем она нужна?
Калибровка NGS предоставляет точные поправки фазового центра антенны, признанные геодезическими организациями по всему миру. Без актуальных калибровочных данных невозможно корректно включить антенну в сеть CORS или использовать её в проектах с нормативными требованиями к точности.
Подходит ли антенна для мониторинга деформаций?
Да. Стабильность фазового центра ≤2 мм и поддержка всех актуальных ГНСС-созвездий делают HX-CVX600A надёжным выбором для долгосрочного мониторинга мостов, плотин, высотных зданий и склонов.
Работает ли антенна вблизи источников помех?
Да. Встроенный префильтр подавляет помехи от ЛЭП, радиомодемов и базовых станций сотовой связи до поступления сигнала на усилитель — это предотвращает перегрузку LNA и обеспечивает стабильный приём в сложной электромагнитной обстановке.
Совместима ли антенна со стандартным геодезическим оборудованием?
Да. HX-CVX600A оснащена стандартным разъёмом и креплением, совместимым с большинством профессиональных GNSS-приёмников, геодезических штативов и пилонов CORS-станций.
Нужна помощь с подбором? Свяжитесь с нами — подберем антенну под ваши задачи и оборудование.
Категория:
GNSS антенны| Производительность | |
|---|---|
| Принимаемые сигналы | GPS L1/L2/L5, ГЛОНАСС L1/L2/L3, GALILEO E1/E5a/E5b/E6, BDS B1/B2/B3, QZSS L1/L2/L5/L6, IRNSS L5, SBAS L1/L5, L-Band |
| Верхний диапазон частот | 1.525 – 1.615 ГГц |
| Нижний диапазон частот | 1.164 – 1.3 ГГц |
| Импеданс | 50 Ω |
| Поляризация | RHCP |
| Осевое соотношение | ≤ 3 дБ |
| Охват по азимуту | 360° (всенаправленный) |
| Выходной КСВН | ≤ 2.0 |
| Пиковое усиление | 5.5 дБи |
| Внешнее воздействие | |
| Рабочая температура | -45°С до +85°С |
| Температура хранения | -55°С до +85°С |
| Влажность | 95% без конденсата |
| Степень защиты | IP67, IP69K |
| Виброустойчивость | 9.8gRMS, 24–2000 Гц |
| Импульсное воздействие | 75Gs, 6 мс, 3 удара по осям |
| Соляной туман | 96 ч, 5% концентрация, 35°C |
| Малошумящий усилитель | |
| Усиление | 40 ±2 дБ |
| Коэффициент шума | ≤ 2 дБ |
| Выходной КСВН | ≤ 2.0 |
| Пульсация полосы | ±2 дБ |
| Рабочее напряжение | +3.3 – 18 VDC |
| Рабочий ток | ≤ 45 мА |
| Задержка | ≤ 5 нс |

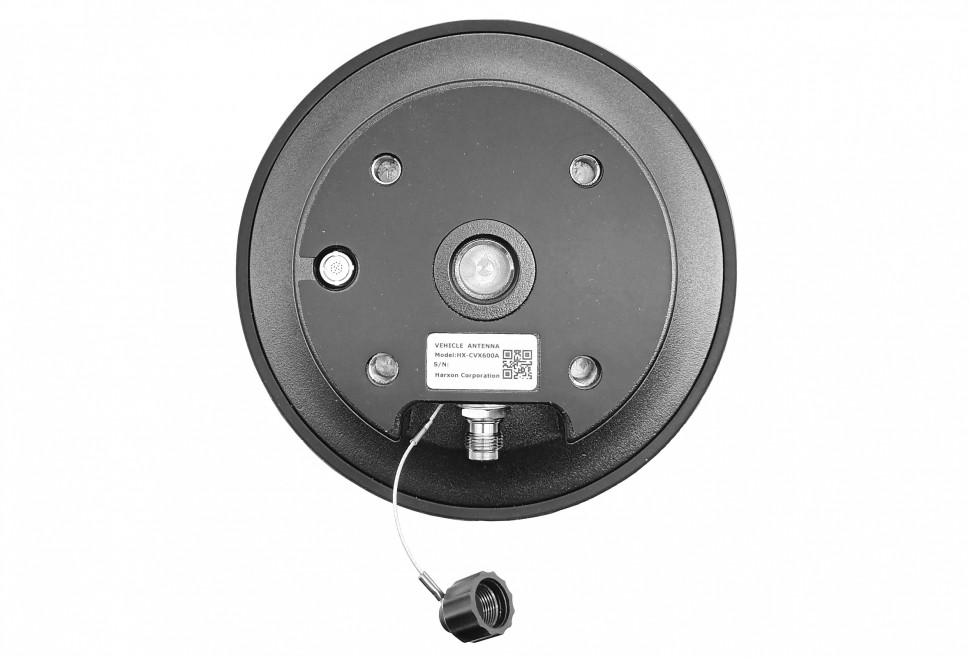

| Габариты и монтаж | |

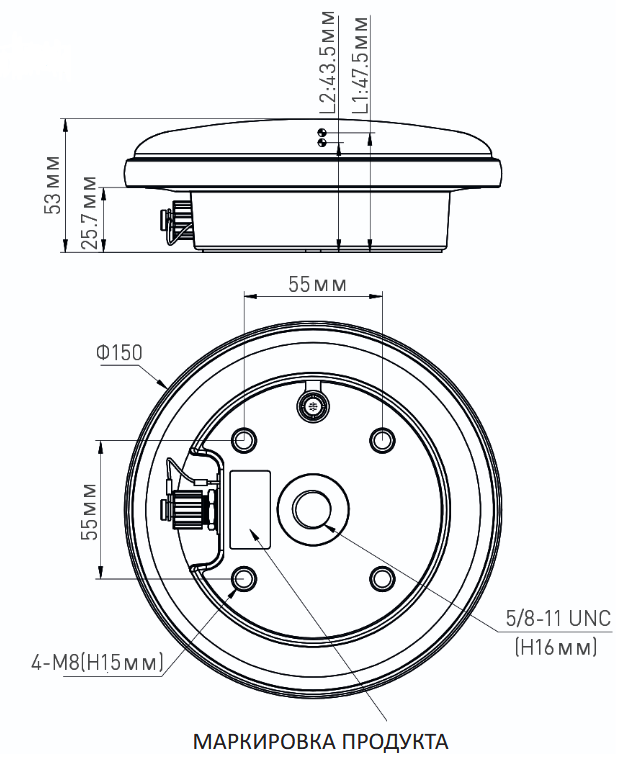

| Размеры | Ø150 × 53 мм |
| Разъём | TNC Female |
| Вес | ≤ 600 г |
| Крепление на веху | Резьба 5/8″-11, ширина 10–11 мм |
| Крепление на винты | 4 винта M8 |
