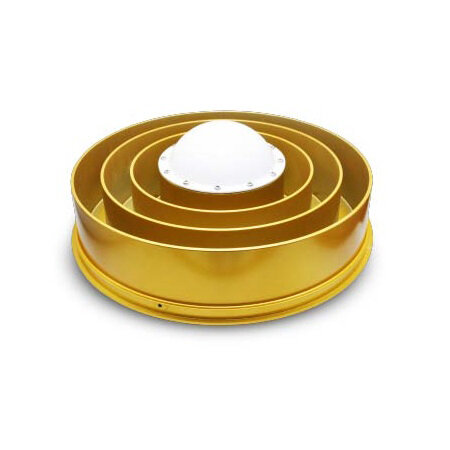

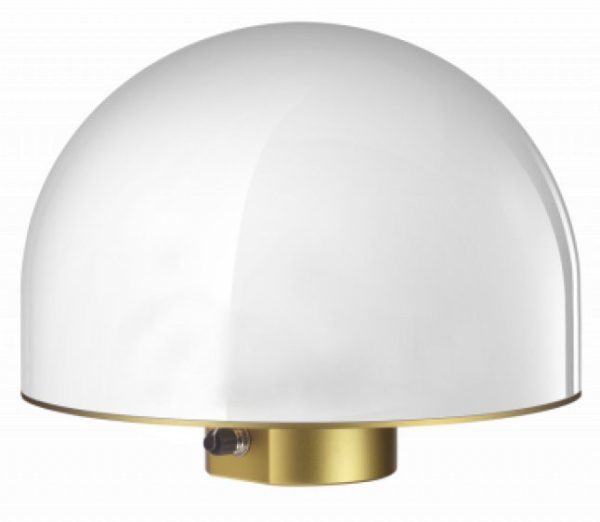

GNSS антенна Choke-Ring Harxon HX-CGX606A

140 000 250 000

В наличии

Harxon HX-CGX606A — профессиональная геодезическая антенна GNSS с поддержкой ГЛОНАСС, GPS, Galileo, BDS и L-диапазона. Разработана для точных измерений там, где обычные антенны теряют сигнал или дают погрешность.

Для каких задач подходит антенна

Антенна HX-CGX606A применяется в проектах, где требуется максимальная точность и стабильность сигнала:

  • Постоянно действующие референцные станции (CORS).
  • Геодезические базовые станции.
  • Мониторинг деформаций мостов, зданий и геологических объектов.
  • Работа в условиях плотной городской застройки и лесистой местности.
  • Долгосрочные наблюдательные проекты на открытом воздухе.

Ключевые преимущества антенны ГЛОНАСС HX-CGX606A

Субмиллиметровая стабильность фазового центра

Запатентованная технология многоточечной подачи и двухмерные дроссельные кольца снижают многолучевость во всех частотных диапазонах GNSS, включая L-диапазон. Отклонение фазового центра — менее 1 мм. Это напрямую влияет на итоговую точность координат при геодезических измерениях и мониторинге.

Уверенный приём сигнала в сложных условиях

Широкая диаграмма направленности и высокий коэффициент усиления обеспечивают приём спутников на малых углах возвышения. Антенна GNSS стабильно работает в городских кварталах, в лесу и на объектах с высокими конструкциями вблизи.

Высокая помехозащищённость

Внеполосное подавление исключает влияние LTE, GSM, радиомодемов и промышленных электросетей на качество сигнала ГЛОНАСС и GPS. Антенна защищена от опасного отключения приёмника при воздействии внешних электромагнитных помех.

Работа с кабелем свыше 100 метров

Новый малошумный усилитель LNA с коэффициентом усиления 50 дБ и уровнем шума ≤ 2 дБ обеспечивает стабильный сигнал при длине кабеля более 100 м — без дополнительных усилителей и потери качества измерений.

Прочность для круглосуточной уличной эксплуатации

Корпус антенны изготовлен из полимерного материала, армированного стекловолокном. Дроссельные кольца обработаны двойным защитным покрытием. Степень защиты IP67 — антенна GNSS выдерживает прямое попадание воды, пыль и вибрацию.

Как выбрать антенну GNSS

При выборе антенны важно учитывать три ключевых параметра:

  • Поддержка частот и созвездий. Для задач высокой точности выбирайте антенну с поддержкой L-диапазона и ГЛОНАСС L3. HX-CGX606A покрывает все актуальные навигационные системы: GPS, ГЛОНАСС, Galileo, BDS, QZSS, IRNSS и SBAS.
  • Стабильность фазового центра. Для геодезии и мониторинга конструкций критичен показатель менее 1 мм. Именно он определяет итоговую точность координат, а не только коэффициент усиления антенны.
  • Защита корпуса и температурный диапазон. Для круглосуточной уличной работы необходим IP67 и рабочий диапазон от −40°C. HX-CGX606A соответствует обоим требованиям и рассчитана на эксплуатацию в российских климатических условиях.

Часто задаваемые вопросы

Совместима ли антенна со стандартным геодезическим оборудованием?

Да. Крепление 5/8″ — универсальный стандарт для геодезических штативов и пилонов. Разъём TNC female совместим с большинством профессиональных GNSS-приёмников.

Работает ли антенна ГЛОНАСС с кабелем длиннее 30 метров?

Да. Усилитель LNA обеспечивает стабильный сигнал при длине кабеля свыше 100 м без дополнительного оборудования.

Подходит ли антенна для российских условий?

Да. Рабочий диапазон температур −40…+85°C, защита IP67 и полная поддержка ГЛОНАСС L1/L2/L3 делают HX-CGX606A надёжным выбором для российских геодезических и инфраструктурных проектов.

Можно ли использовать антенну для мониторинга деформаций?

Да. Субмиллиметровая стабильность фазового центра — именно то, что требуется для мониторинга мостов, плотин, высотных зданий и склонов.

Нужна помощь с подбором? Свяжитесь с нами — подберем антенну под ваши задачи и оборудование.



Категория:
Бренд:

Поддерживаемые системы и частоты

Система Диапазоны
GPS L1 / L2 / L5 / L-Band
ГЛОНАСС L1 / L2 / L3
Galileo E1 / E5a / E5b / E6
BDS (Beidou) B1 / B2 / B3
QZSS L1 / L2 / L5 / L6
IRNSS L5
SBAS L1 / L5

Электрические характеристики

Параметр Значение
Номинальное сопротивление 50 Ω
Поляризация RHCP
Коэффициент эллиптичности ≤ 2 дБ
Усиление в зените 1205–1278 МГц 6 дБи (макс.)
Усиление в зените 1559–1615 МГц 6 дБи (макс.)
Коэффициент усиления LNA 50 дБ
Уровень шума ≤ 2 дБ
Выход VSWR ≤ 2.0
Питание +3.3 В … +12 В постоянного тока
Энергопотребление 60 мА (макс.)
Задержка сигнала < 5 нс

Физические параметры

Параметр Значение

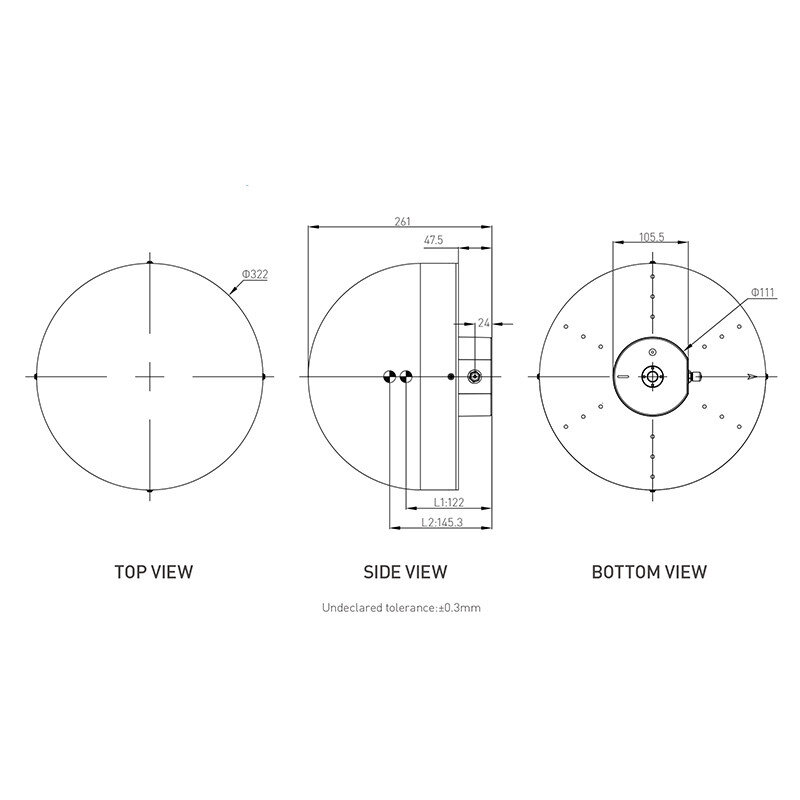

Размеры Ø 322 × 261 мм
Разъём TNC female
Вес ≤ 5,6 кг
Крепление Резьба 5/8″

Условия эксплуатации

Параметр Значение
Относительная влажность до 95%
Степень защиты IP67
Рабочая температура −40°C … +85°C
Температура хранения −55°C … +85°C
