GNSS приемник SOUTH ALPS1 (Лазер, AR, Визуальное позиционирование, IMU)
Лазерная разбивка: преграды – не помеха
Приемник SOUTH ALPS1 оборудован лазерным дальномером, который позволяет с высокой точностью получать координаты неприступной точки удаленно. Измерения при помощи лазера позволяют работать с высокой точностью и значительно облегчает съемку в труднодоступных или сложных полевых условиях.
Точность получаемых координат, при измерении лазером:
- до 2 см на расстоянии до 5 метров
- до 3 см на расстоянии до 10 метров
2 встроенные камеры: AR разбивка CAD и технология визуального позиционирования (фото и видесъемка для скалывания точек, фотограмметрии и 3D-моделирования).
ALPS1 объединяет CAD-чертежи с реальным миром с помощью технологии дополненной реальности (AR).

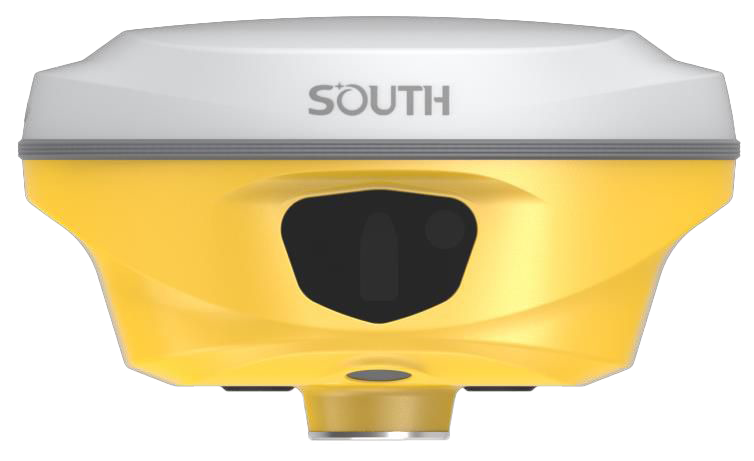

Фронтальная камера помогает навести прибор в нужном направлении и визуально соотнести точку с окружающей обстановкой, а нижняя камера обеспечивает точную разбивку на месте.
Передняя камера показывает направление и расстояние до точки разбивки. По мере приближения камера переключается на нижнюю, обеспечивая более точное наведение, когда вы находитесь рядом с точкой.
Камеры ALPS1 позволяют выполнять фото- и видеосъемку для последующей фотограмметрической обработки, В результате которой можно получить координаты сотен точек за считанные минуты.
ALPS1 оптимизирован для работы с полевым ПО South SurvStar и FieldPro.
Категория:
GNSS приемники SOUTH| Характеристики GNSS | ||
| Каналы | 1698 | |
| GPS | L1C, L1C/A, L2C, L2P(Y), L5 | |
| GLONASS | G1, G2, G3 | |
| BDS | B1I, B2I, B3I, B1C, B2a, B2b | |
| GALILEO | E1, E5a, E5b, E6, AltBOC* | |
| SBAS | L1* | |
| IRNSS | L5* | |
| QZSS | L1, L2C, L5* | |
| MSS L-Band | BDS-PPP, GALILEO-HAS | |
| Обновление позиции | 1 Гц ~ 20 Гц | |
| Время иниц. | <10 сек | |
| Надежность | >99.99% |
| Точность позиционирования | ||
| Дифференциальная ГНСС (DGNSS) | План: 0.25 м СКО
Высота: 0.50 м СКО |
|
| Статика | План: 2.5 мм + 0.5 мм/км СКО
Высота: 3.5 мм + 0.5 мм/км СКО |
|
| Долгая статика | План: 2.5 мм + 0.1 мм/км СКО
Высота: 3 мм + 0.4 мм/км СКО |
|
| Быстрая статика | План.: 2.5 мм + мм/км СКО
Высота: 5 мм + мм/км СКО |
|
| Кинематика с пост-обработкой (PPK) | План: 3 мм + 1 мм/км СКО
Высота: 5 мм + мм/км СКО |
|
| Кинематика в реальном времени — RTK (УКВ) | План: 8 мм + 1 мм/км СКО
Высота: 15 мм + 1 мм/км СКО |
|
| Кинематика в реальном времени — RTK (NTRIP) | План: 8 мм + 0.5 мм/км СКО
Высота: 15 мм + 0.5 мм/км СКО |
|
| SBAS | Обычно <5 м 3D СКО | |
| Bремя инициализации RTK | 2 ~ 8 сек | |
| Угол наклона IMU | 0°~120° | |
| Точность компенсации угла наклона IMU | 8 мм + 0.7 мм/°наклона | |
| Точность лазерных измерений | 1 см + 5 мм/м |
| Физические характеристики | ||
| Размеры | 134 мм ×79 мм | |
| Вес | 860 г (с батареей) | |
| Материал | Магниевый сплав | |
| Температура: | ||
| Рабочая | -45℃~+75℃ | |
| Хранения | -55℃~+85℃ | |
| Влажность | 100% | |
| Пылевлагозащита | IP68, погружение до 1 м | |
| Защита от удара | Выдерживает падение с высоты 2 метра на бетон | |
| Питание | 6-28V DC с защитой | |
| Батарея | Встр. литий-ион 6800 мАч | |
| Время работы | до 25 ч |
| Связь | ||

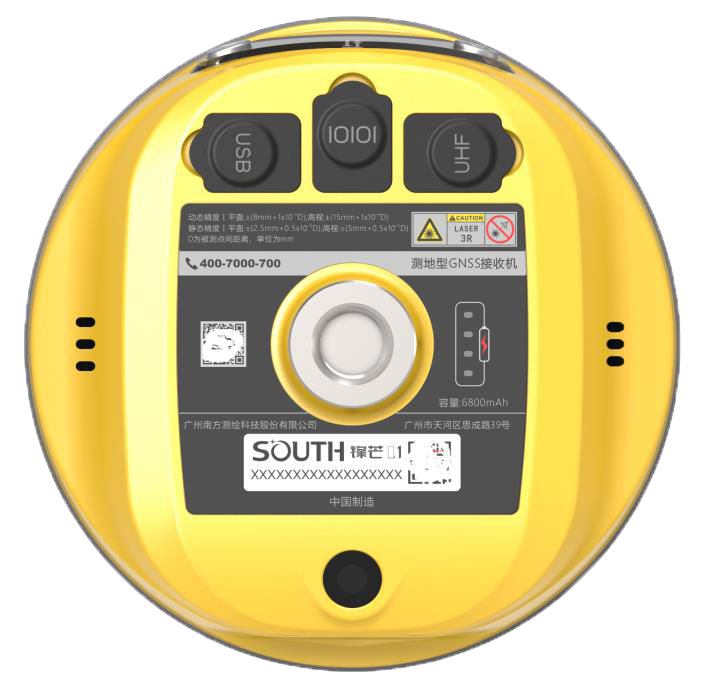

| Порты | 5-PIN LEMO (питание + RS232), Type-C (зарядка + OTG + Ethernet), порт антенны УКВ | |
| Встр. УКВ | Прием и Передача 2Вт | |
| Диапазон частот | 410 – 470 Мгц | |
| Протоколы | Farlink, Trimtalk, SOUTH, HUACE, Hi-target, Satel | |
| Расстояние | до 12 км с протоколом Farlink | |
| Bluetooth | Стандарт Bluetooth 5.0, 3.0/4.1, Bluetooth 2.1 + EDR | |
| NFC | Есть | |
| Wi-Fi | Стандарт 802.11 b/g/n |
| Хранение и передача данных | ||
| Встр. память | 16Гб SSD | |
| Перезапись данн. | Есть | |
| Поддержка OTG | Есть | |
| Интервал записи | До 20 Гц | |
| FTP/HTTP | Есть | |
| Передача по USB | Есть | |
| Формат статики | STH, Rinex 2.01, Rinex 3.02 и тд | |
| Дифф. формат | RTCM 2.1, RTCM 2.3, RTCM 3.0, RTCM 3.1, RTCM 3.2 | |
| Формат GPS | NMEA 0183, PJK план. коорд., бинарный код | |
| Сеть | VRS, FKP, MAC, NTRIP |
| Датчики | ||
| IMU | Есть, без калибровки, компенсация угла наклона до 120° | |
| Камера | 1. Визуальное позиц. — 8MP
2. Для AR — 2MP |
|
| Эл. уровень | Отображение угла наклона | |
| Термометр | Контроль температуры прибора | |
| Лазер | 3R зеленый лазер, до 30 м |
| Интерфейс | ||
| ОС | Linux | |
| Клавиши | Две клавиши | |
| Индикаторы | Индикаторы спутников, данных и питания | |
| Дисплей | 1.14’, 135*240 пикс. | |
| Веб-интерфейс | Доступ по WiFi или USB, просмотр статуса и настройка приемника | |
| Голосовое сопровождение | Русский, Китайский, Английский, Корейский, Испанский, Португальский, Турецкий, Французский, Итальянский | |
| Для разработчика | Поддерж. формат данных OpenSIC | |
| Облачный сервис | Поддержка удаленных сервисов, таких как удаленное управление, обновление, регистрация и т.д | |
Примечание: Данные получены SOUTH GNSS Product Laboratory, при определенных условиях могут отличаться от указанных.
Пункты помеченные * заработают в следующих обновлениях прошивки.
