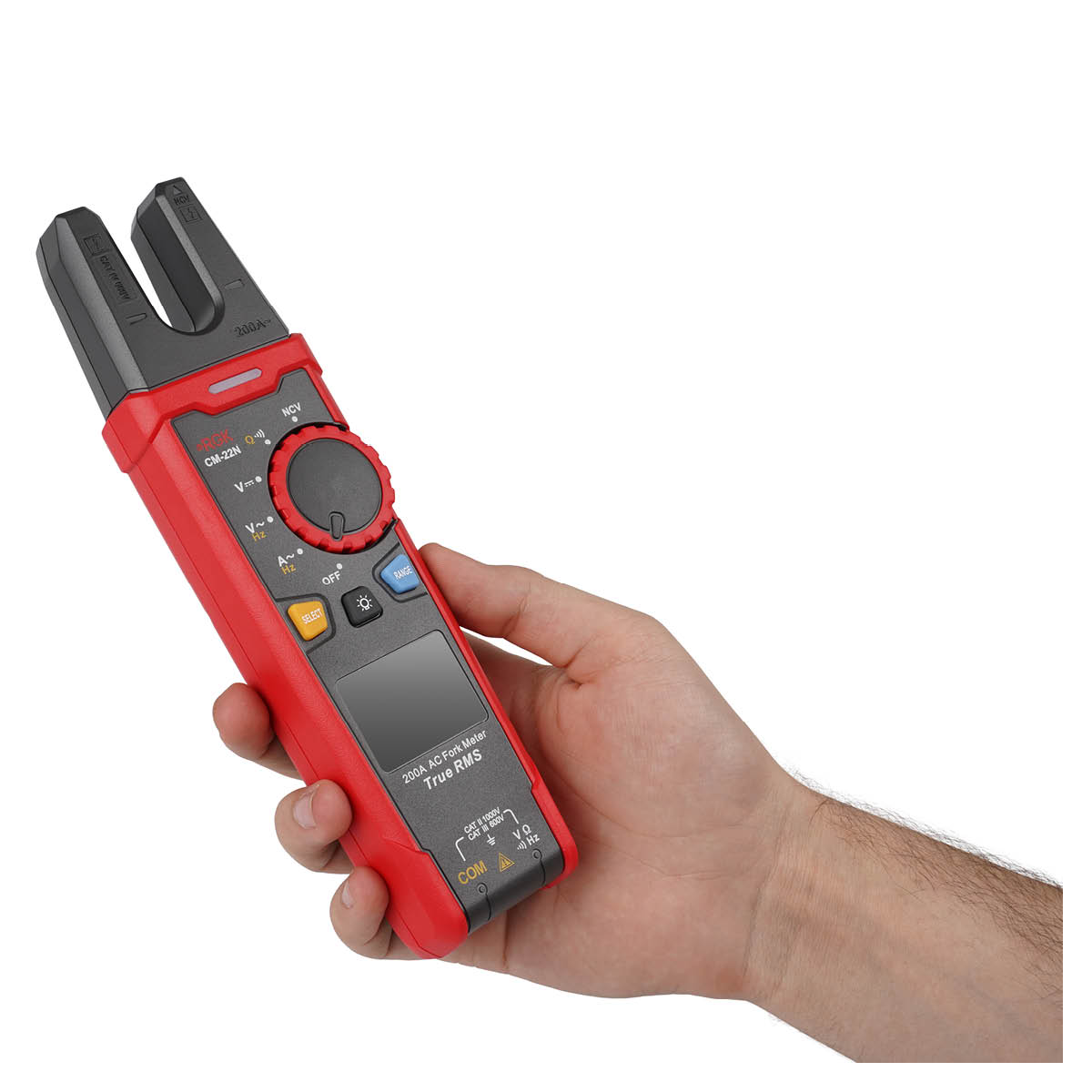

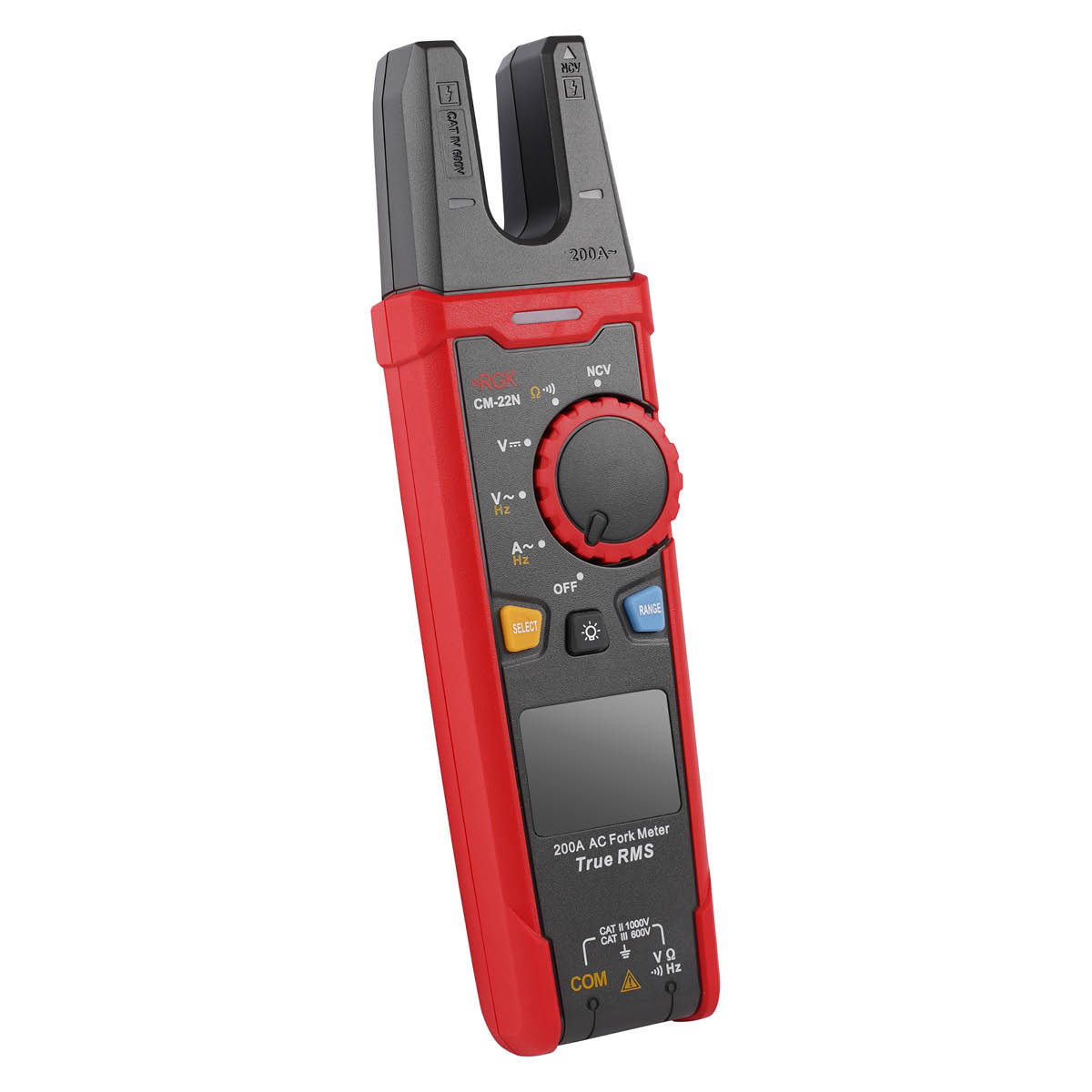

Тестер напряжения RGK CM-22N
АРТИКУЛ: 116455
Электрический тестер RGK CM-22N будет полезен как в домашней мастерской, так и в профессиональной деятельности электротехников и специалистов по ремонту электроники. Прибор позволяет выполнить некоторые виды измерений в бесконтактном режиме, что делает работу более безопасной. При этом целостность проводника не нарушается, что положительно сказывается на надежности системы/устройства.
Функционал
- Бесконтактное измерение частоты и силы тока до 200А.
- Замеры напряжения и сопротивления при помощи комплектных щупов.
- Прозвонка — контроль целостности цепи или проводника.
- NCV — бесконтактное определение наличия напряжения в розетке или проводе.
Выбор рабочего диапазона
Специалист может самостоятельно установить пределы измерений, либо довериться тестеру напряжения RGK CM-22N, переведя его в автоматический режим. Такая возможность делает эту модель более гибкой и адаптивной.
HOLD
Кнопка HOLD служит для фиксации полученных показаний на дисплее. Она упрощает документирование при тестировании в труднодоступных местах и в любых других ситуациях, когда нельзя сразу считать данные.
Удобная работа в темноте
Помимо подсветки дисплея прибор оборудован светодиодным фонарем, который освещает рабочую зону возле захвата. Такие функции делают замеры при слабом освещении более комфортными.
Безопасность
Тестера напряжения RGK CM-22N отвечает требованиям категорий электробезопасности CAT II 1000 В и CAT III 600 В. Это означает, что его можно использовать для диагностики коммутационного оборудования, электродвигателей, систем освещения и др. Предусмотрен специальный защитный выступ, который препятсвует соскальзыванию руки в сторону объекта тестирования.
| RGK CM-22N | |||
|---|---|---|---|
| Идентификационные данные ПО | |||
| Идентификационные данные | Значение | ||
| Идентификационное наименование ПО | — | ||
| Номер версии (идентификационный номер ПО) | CS:0xA3A6 | ||
| Цифровой идентификатор ПО | — | ||
| Метрологические характеристики в режиме измерений напряжения постоянного тока | |||
|---|---|---|---|
| Пределы измерений | Разрешение (единица младшего разряда (е.м.р.)), А | Пределы допускаемой абсолютной основной погрешности измерений | |
| 6,000 В | 0,001 В | ±(0,008●U+3 е.м.р.) В | |
| 60,00 В | 0,01 В | ||
| 600,0 В | 0,1 В | ||
| 1000 В | 1 В | ±(0,01●U+5 е.м.р.) В | |
| Примечание – U — измеренное значение напряжения постоянного тока, В | |||
| Метрологические характеристики в режиме измерений напряжения переменного тока | |||
|---|---|---|---|
| Пределы измерений | Частота | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой абсолютной основной погрешности измерений |
| 6,000 В | от 45 Гц до 2 кГц | 0,001 В | ±(0,012*U+3 е.м.р.) |
| 60,00 В | 0,01 В | ||
| 600,0 В | 0,1 В | ||
| 1000 В | 1 В | ||
| Примечание – U — измеренное значение напряжения переменного тока, В | |||
| Метрологические характеристики в режиме измерений силы переменного тока | |||
| Пределы измерений, А | Частота | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой основной абсолютной погрешности измерений, В |
| от 0,2 до 2,0 вкл. | от 50 до 60 Гц | 0,1 А | ±(0,018●U+2 е.м.р.) В |
| св. 2,0 до 5,0 вкл. | ±(0,018●U+3 е.м.р.) В | ||
| св. 5,0 до 200,0 вкл. | ±(0,018●U+5 е.м.р.) В | ||
| Примечание – I — измеренное значение силы переменного тока, А | |||
| Метрологические характеристики в режиме измерений электрического сопротивления постоянному току | ||
|---|---|---|
| Пределы измерений | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой абсолютной основной погрешности измерений, Ом, кОм, МОм |
| 600,0 Ом | 0,1 Ом | ±(0,012●R+2 е.м.р.) |
| 6,000 кОм | 0,001 кОм | ±(0,01●R+2 е.м.р.) |
| 60,00 кОм | 0,01 кОм | |
| 600,0 кОм | 0,1 кОм | |
| 6,000 МОм | 0,001 МОм | ±(0,012●R+2 е.м.р.) |
| 60,00 МОм | 0,01 МОм | ±(0,02●R+5 е.м.р.) |
| Примечание – R — измеренное значение электрического сопротивления постоянному току, Ом, кОм, МОм | ||
| Метрологические характеристики в режиме измерений частоты | ||
| Пределы измерений | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой основной абсолютной погрешности измерений, Гц, кГц |
| в режиме измерений частоты силы переменного тока | ||
| от 50 до 60 Гц | 0,01 Гц | ±(0,001●F+5 е.м.р.) |
| в режиме измерений частоты напряжения переменного тока | ||
| от 10 Гц до1 кГц вкл. | 0,01 Гц | ±(0,001●F+5 е.м.р.) |
| св. 1 до 10 кГц вкл. | 0,001 кГц | |
| Примечание – F — измеренное значение частоты, Гц, кГц | ||
| Температурные коэффициенты | |
|---|---|
| Наименование характеристики | Значение |
| Температурный коэффициент: — в режиме измерений напряжения постоянного и переменного тока, В — в режиме измерений силы переменного тока, А — в режиме измерений электрического сопротивления постоянному току, Ом (кОм, МОм) — в режиме измерений частоты, Гц (кГц) |
0,1 °С 0,1 °С 0,1 °С 0,1 °С |
| Основные технические характеристики | |
|---|---|
| Параметры электрического питания: -напряжение постоянного тока |
3 В |
| Нормальные условия измерений: — температура окружающего воздуха, °С — относительная влажность воздуха, % |
от +18°С до +28°С от 30% до 80% |
| Рабочие условия измерений: — температура окружающего воздуха, °С — относительная влажность воздуха, % |
от 0°С до +50°С 80% при температуре от 0°С до +30°С вкл. 75% при температуре св. +30°С до +40°С вкл. 45% при температуре св. +40°С до +50°С вкл. |
| Средняя наработка на отказ | 10000 ч |
| Средний срок службы | 10 лет |
| Габаритные размеры (длина х ширина х высота) | 220 х 58,5 х 38 мм |
| Масса | 0,212 кг |

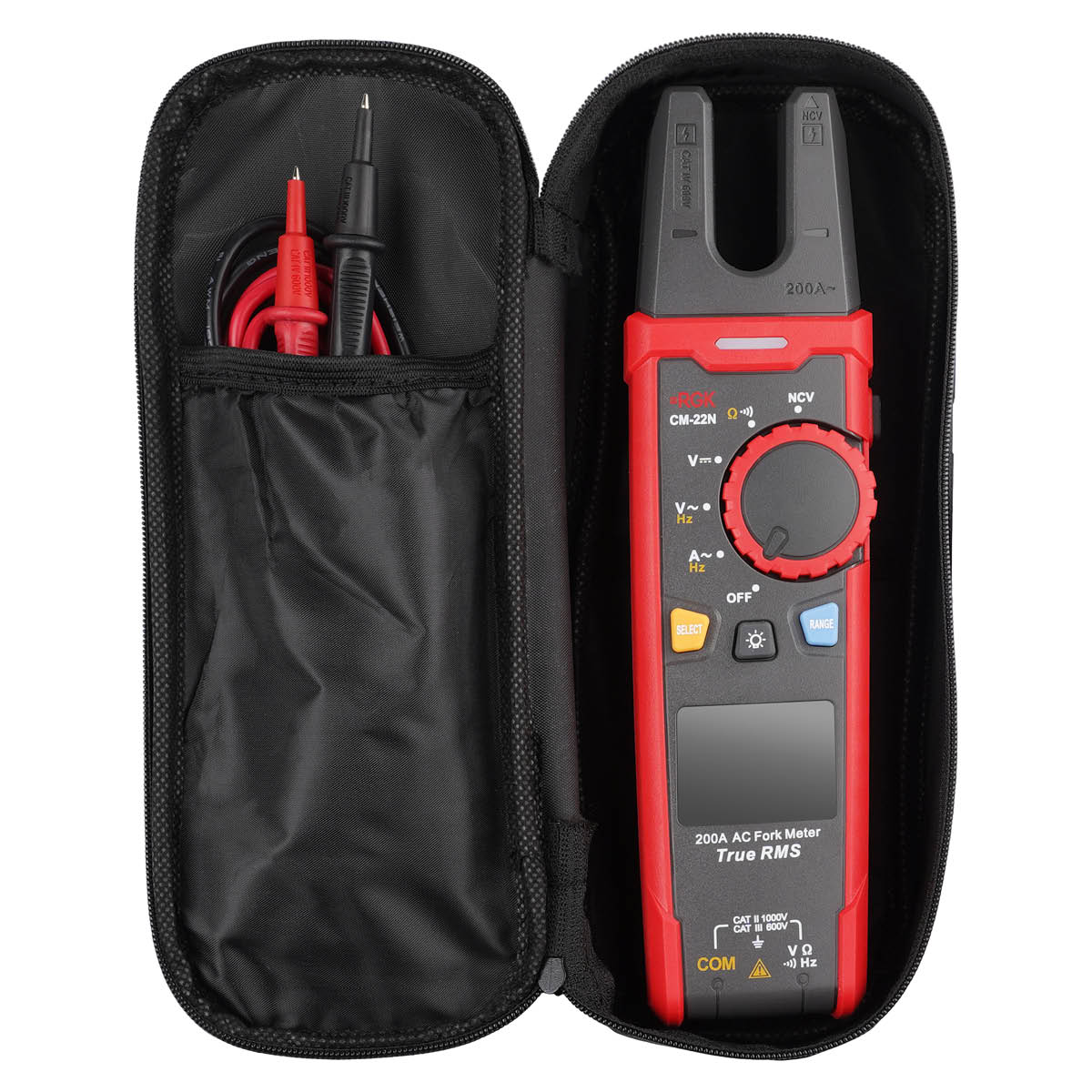

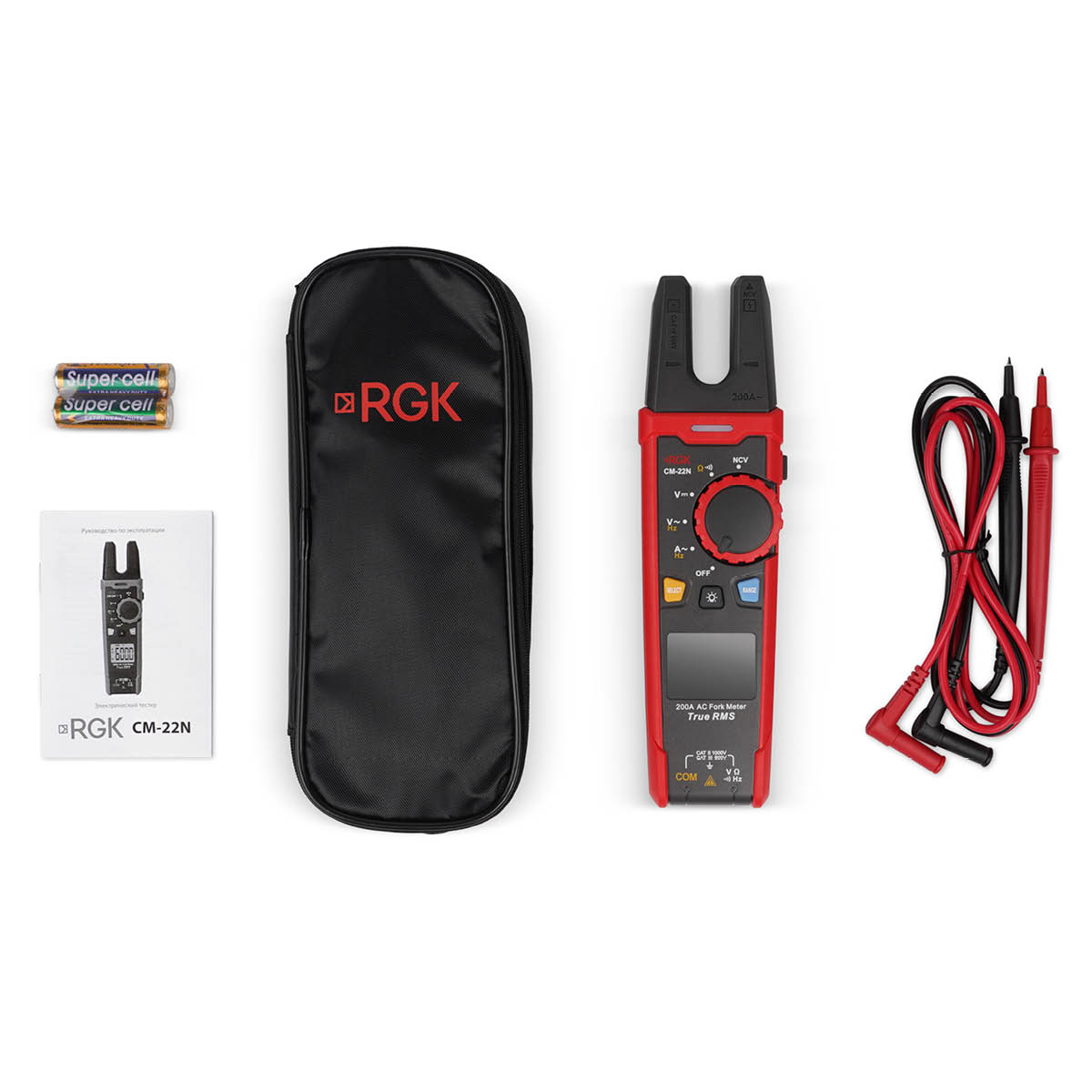

Тестер напряжения RGK CM-22N, Комплект тестовых проводов, Чехол для прибора, Батарея питания ААА — 2 шт., Руководство по эксплуатации
