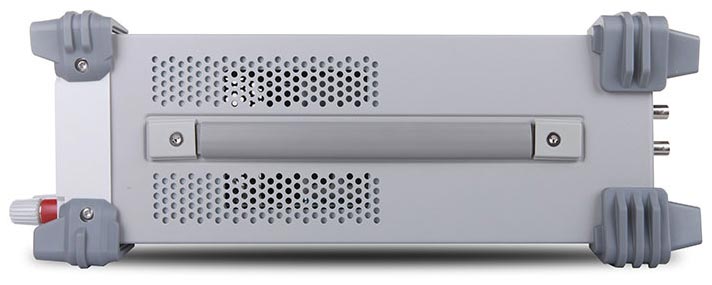

Программируемая электронная нагрузка RIGOL DL3021
АРТИКУЛ: 88568
68 068
- Электронная нагрузка постоянного тока
- Статические режимы работы нагрузки: стабилизация напряжения CV, стабилизация тока CC, стабилизация сопротивления CR, стабилизация мощности CP
- Динамическое тестирование
- Непрерывный режим до 15 кГц (DL3021 / DL3031), до 30 кГц (DL3021A / DL3031A)
- Импульсный режим
- Режим запуска от одиночного импульса
- Задание крутизны нарастающего и спадающего фронта
- Функция работы по списку (тайминг) до 512 шагов
- Режимы тестирования источников питания на перегрузку по току OCP и мощности OPP
- Функция задания минимального напряжения Von
- Режим тестирования батарей
- Режим тестирования на соответствие источников питания заявленным выходным параметрам тока и напряжения
- Эмуляция режима КЗ
- Четырехпроводная схема подключения источника питания для компенсации падения напряжения
- Функция измерения реальных текущих параметров на входных терминалах
- Минимальное разрешение в режиме считывания 0,1 мВ / 0,1 мА
- Кнопка включения / отключения входных терминалов
- Графическая визуализация режима работы
- Три режима запуска
- ручной с передней панели o внешний запуск
- через цифровой порт Digital I/O
- через управляющую SCPI команду
- Защита по току, по напряжению, по мощности, от перегрева, от неправильной подключенной полярности
- Цветной графический 4,3″ ЖК дисплей
Технические характеристики
| Входное напряжение | 0…150 В | |||||
| Входной ток | 0…40 A | 0…60 A | ||||
| Мощность поглощения | 200 Вт | 350 Вт | ||||
| Минимальное рабочее напряжение | 1 В (на токе 40 А) | 1,3 В (на токе 60 А) | ||||
| CC режим | Диапазоны | 0…4 A / 0…40 A | 0…6 A / 0…60 A | |||
| Разрешение | 1 мA | |||||
| Погрешность | 0…4 А | ±(0,1% + 0,1% полн. шкалы) | – | |||
| 0…40 А | ±(0,05% + 0,05% полн. шкалы) | – | ||||
| 0…6 А | – | ±(0,1% + 0,1% полн. шкалы) | ||||
| 0…60 А | – | ±(0,05% + 0,05% полн. шкалы) | ||||
| CV режим | Диапазоны | 0…15 В / 0…150 В | ||||
| Разрешение | 0…15 В | 1 мВ | ||||
| 0…150 В | 5 мВ | |||||
| Погрешность | 0…15 В | ±(0,05% + 0,02% полн. шкалы) | ||||
| 0…150 В | ±(0,05% + 0,025% полн. шкалы) | |||||
| CR режим | Диапазоны | 0,08…15 Ом (Uвх < 8 В) / 2 Ом…15 кОм | ||||
| Разрешение | 2 мA/Uуст | |||||
| Погрешность | Uвх / Rуст × (0,2%) + 0,2% I полн. шкалы | |||||
| CP режим | Диапазоны | 0…200 Вт | 0…350 Вт | |||
| Разрешение | 100 мВт | |||||
| Непрерывный режим (Con) | Частотный диапазон | 0,001 Гц…15 кГц | 0,001 Гц…30 кГц | 0,001 Гц…15 кГц | 0,001 Гц…30 кГц | |
| Разрешение по частоте | 0,8% | |||||
| Погрешность | ±0,5% | |||||
| Скорость изменения тока | Диапазоны | 0,001…0,25 A/мкс 0,001…2,5 A/мкс (>5 В) |
0,001…0,3 A/мкс 0,001…3 A/мкс (>5 В) |
0,001…0,25 A/мкс 0,001…2,5 A/мкс (>5 В) |
0,001…0.5 A/мкс 0,001…5 A/мкс (>5 В) |
|
| Разрешение | 0,001 A/мкс | |||||
| Погрешность | 5% + 10 мкс | |||||
| Измерение тока | Диапазоны | 0…40 A | 0…60 A | |||
| Разрешение | 1 мA | 0,1 мA | 1 мA | 0,1 мA | ||
| Погрешность | 0…4 А | ±(0,1% + 0,1% полн. шкалы) | – | |||
| 0…40 А | ±(0,05% + 0,05% полн. шкалы) | – | ||||
| 0…6 А | – | ±(0,1% + 0,1% полн. шкалы) | ||||
| 0…60 А | – | ±(0,05% + 0,05% полн. шкалы) | ||||
| Измерение напряжения | Диапазоны | 0…150 В | ||||
| Разрешение | 1 мВ | |||||
| Погрешность | ±(0,05% + 0,02% полн. шкалы) | |||||
| Измерение сопротивления | Диапазоны | 0,08 Ом…15 кОм | ||||
| Разрешение | 2 мА/ Uуст | |||||
| Измерение мощности | Диапазоны | 0…200 Вт | 0…350 Вт | |||
| Разрешение | 100 мВт | |||||
| Стабильность | Ток | ±(0,01% ± 10 мА) | ||||
| Напряжение | ±(0,01% ± 10 мВ) | |||||
| Входное сопротивление | 350 кОм | |||||

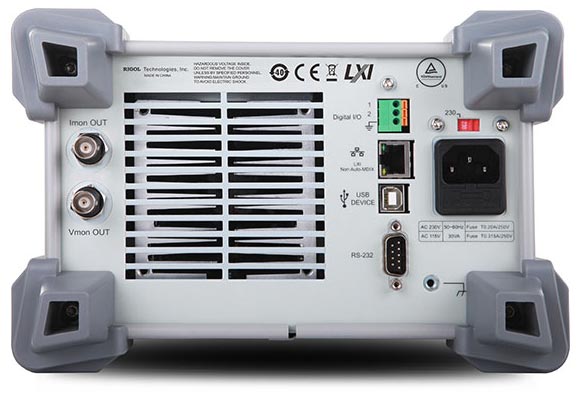

| Интерфейсы | USB Host / USB Device, RS-232; LAN, Digital I/O, GPIB – опции |
|||||
| Дисплей | ЖК 4,3″ TFT | |||||
| Напряжение питания | 115 Вac ±10%, 230 Вac ±10% макс: 250 Вac | |||||
| Макс. мощность потребления | <30 ВА | |||||
| Температура хранения | -40…70 °C | |||||
| Рабочая температура | 0…40 °C | |||||
| Относительная влажность | 5…80% RH | |||||
| Высота установки | ниже 2000 м | |||||
| Габаритные размеры | 239×157×442 мм | |||||
| Вес | 7,58 кг | |||||
Стандартная комплектация
- Прибор
- Сетевой шнур
- Краткое руководство по эксплуатации
- Предохранитель
Дополнительная комплектация
- LAN-DL3 Опция LAN интерфейса
- DIGITALIO-DL3 Опция цифрового порта Digital I/O
- HIRES -DL3 Опция повышенного разрешения считывания
- FREQ-DL3 Опция повышения частоты тестирования
- SLEWRATE-DL3 Опция повышения крутизны фронта
- CB-RS232-A Кабель 9-Pin RS232 Cable
- USB-GPIB-L USB-GPIB Модуль
- CB-SENSE Провод для терминала Sense
- CB-20A-780MM Соединительные провода 20 A (красный и черный)
- CB-40A-780MM Соединительные провода 40 A (красный и черный)
- CB-60A-780MM Соединительные провода 60 A (красный и черный)
- RM-1-DP800 Комплект для установки в стойку (один прибор) DL3000
- RM-2-DP800 Комплект для установки в стойку (два прибора) DL3000
