Источник питания RIGOL DP832A
АРТИКУЛ: 88624
100 214
- Количество каналов — 3
- Максимальная мощность — 195 Вт
- Защита от перенапряжения OVP, от перегрузки по току OCP, от перегрева OCP
- Режимы стабилизация тока и напряжения
- Трекинг режим для каналов CH1 и CH2
- Возможность установки задержки на выходе
- Программирование сигналов произвольной формы или импульсов: 2048 шагов; 8 встроенных форм сигнала: синус, импульс, пила, ступенчатый нарастающий, ступенчатый спадающий, ступенчатый нарастающий и спадающий, экспонента нарастающая и спадающая
- Мониторинг состояния выхода с функцией его отключения при заданных условиях и регистрацией данных (до 99999 с)
- Новый интуитивно понятный графический интерфейс
- Отображение информации по каждому каналу (напряжение, ток, мощность) в цифровом и графическом виде с отображением формы тока/напряжения в реальном времени
- Внутренняя память: 10 настроек, 10 записей регистратора, 10 программ для сигналов произвольной формы, 10 программ для пачек импульсов
- Поддержка внешнего диска
- Дисплей: цветной ЖК 3,5″ с поддержкой графической формы сигнала
Технические характеристики
| Количество каналов | 3 | ||||
| Выходное напряжение / ток | CH1: 0…30 В / 0…3 А CH2: 0…30 В / 0…3 А CH3: 0…5 В / 0…3 А |
||||
| Нестабильность, вызванная изменением нагрузки |
Напряжение | <0,01%+2 мВ | |||
| Ток | <0,01%+250 мкА | ||||
| Нестабильность, вызванная изменением сетевого напряжения |
Напряжение | <0,01%+2 мВ | |||
| Ток | <0,01%+250 мкА | ||||
| Пульсации+шум (20 Гц…20 МГц) |
Напряжение | <350 мкВскз/2 мВпик-пик | |||
| Ток | <2 мАскз | ||||
| Ежегодная погрешность (25° ±5°C ) |
Программирование | Напряжение | 0,05% + 20 мВ (CH1 и CH2); 0,1% + 5 мВ (CH3) | ||
| Ток | 0,2% + 5 мА | ||||
| Считывание | Напряжение | 0,05% + 10 мВ (CH1 и CH2); 0,1% + 5 мВ (CH3) | |||
| Ток | 0,15% + 5 мА | ||||
| Разрешение | Программирование | Напряжение | 1 мВ | ||
| Ток | 1 мА | ||||
| Считывание | Напряжение | 0,1 мВ | |||
| Ток | 0,1 мА | ||||
| Отображение | Напряжение | 1 мВ | |||
| Ток | 1 мА | ||||
| Время установления | 50 мкс | ||||
| Время отработки команд | 118 мс | ||||
| Температурный коэффициент на °C | Напряжение | CH1/CH2: 0,01 %+5 мВ; CH3: 0,01%+2 мВ | |||
| Ток | 0,01%+ 2 мA | ||||
| Стабильность (8 часов) | Напряжение | CH1/CH2: 0,02%+2 мВ; CH3: 0,01%+1 мВ | |||
| Ток | 0,05%+2 мА | ||||
| Защита по напряжению OVP/ по току OCP | Диапазон | CH1: 1 мВ…33 В / 1 мА…3,3 A CH2: 1 мВ…33 В / 1 мА…3,3 A CH3: 1 мВ…5,5 В / 1 мА…3,3 A |
|||
| Точность | 0,5%+0,5 В / 0,5%+0,5 A | ||||

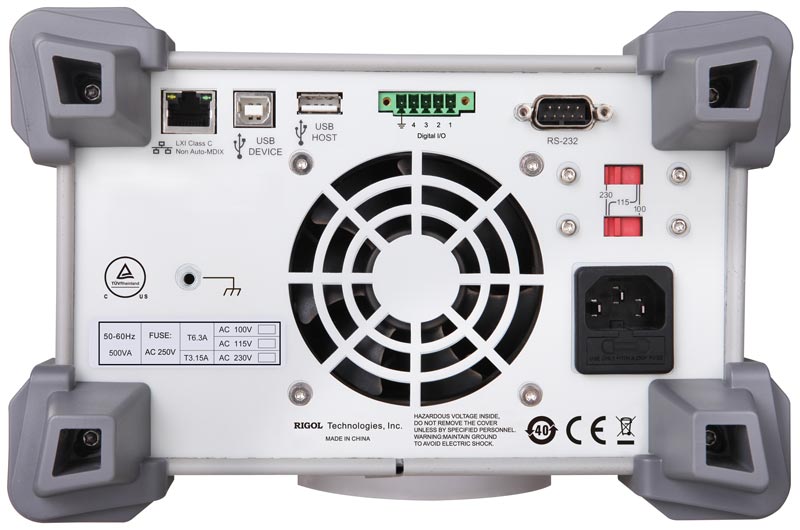

| Интерфейсы | USB Device, USB Host, LAN, RS-232, цифровой порт Digital I/O Опция: GPIB |
||||
| Весогабаритные параметры | Габаритные размеры | 239 мм(W) x 157 мм(H) x 418 мм(D) | |||
| Вес | 10,5 кг | ||||
| Питание | переменный ток (50 Гц…60 Гц) 100 В±10%, 115 В±10% 220 В±10%, 230 В±10% (макс 250 ВAC) |
||||
