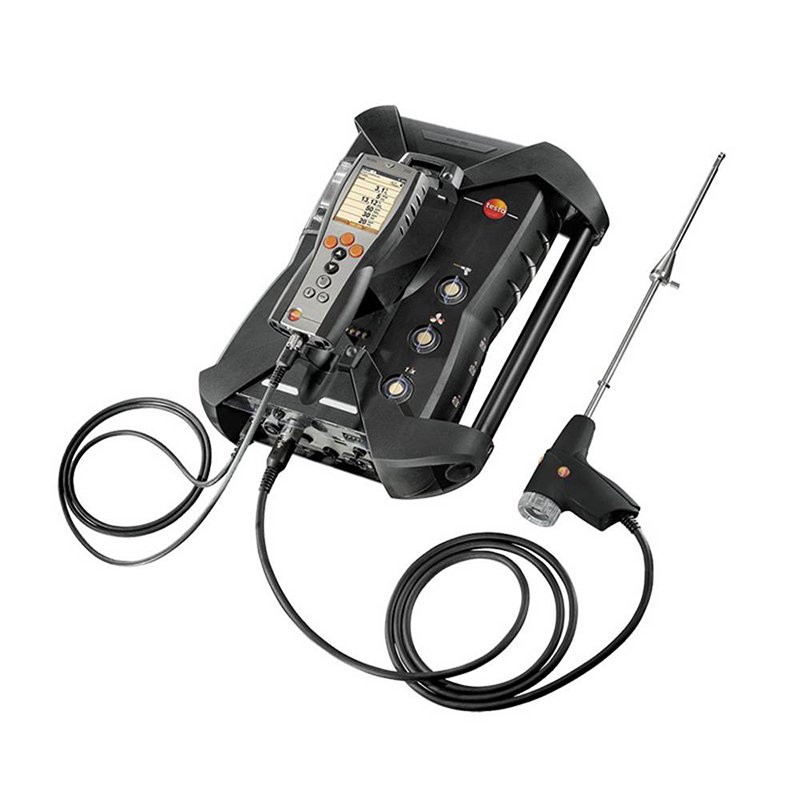

Блок анализатора Testo 350
АРТИКУЛ: 43892
Нет в наличии
Работает только совместно управляющим модулем testo 350
Описание блока анализатора testo 350
Блок анализатора testo 350 – прочный и устойчивый корпус с интегрированными прорезиненными вставками обеспечивает защиту сенсоров, насосов и встроенных электронных схем.
В блоке анализатора testo 350 расположены сенсоры газа, насосы для продувки, блок пробоподготовки Пельтье (опция), газовые тракты, фильтры, электронные схемы, отвечающие за анализ и хранение данных, а также блок питания и литиево-ионный аккумулятор.
Прочный корпус оснащен кожухом (специально сконструированная крестообразная прорезиненная прокладка), что обеспечивает защиту от повреждений, и, как следствие, возможность эксплуатации прибора в суровых промышленных условиях. Простои в работе, связанные с попавшей внутрь грязью, теперь не представляют проблему – «интеллектуальный» дизайн и высокий уровень прочности заранее позаботились об этом. Герметичные камеры защищают внутреннюю часть прибора от загрязнений окружающей среды. Управление осуществляется с помощью модуля или через прямое подключение к ПК или ноутбуку (CANCase или Bluetooth® 2.0). После соответствующей конфигурации блок анализатора может самостоятельно выполнять измерения и сохранять полученные данные.
Штекерные разъемы для подключения зондов и кабелей шины данных фиксируются с помощью соединительных штифтов, что обеспечивает надежность подключения к блоку анализатора и позволяет предотвратить случайное отсоединение принадлежностей и, тем самым, избежать ошибок при измерении.
Блок анализатора testo 350 оснащен сенсором O2, вкл. сенсор дифф. давления, разъемы для зондов температуры (т/п типа K, NiCr-Ni и тип S, Pt10Rh-Pt), разъем для подключения к шине данных Testo, перезаряжаемый аккумулятор, встроенный зонд воздуха, идущего на горение (NTC), триггерный вход, встроенную память, USB-интерфейс, дооснащенный до 6 сенсоров газа CO, COниз, NO, NOниз, NO2, SO2, CO2 NDIR, CxHy и H2S. Кроме того, возможен расчет следующих параметров: концентрация углекислого газа (CO2), коэффициент потерь тепла с дымовыми газами (qA) и др.
Преимущества блока анализатора testo 350
- Инновационное решение: меню управления, ориентированные на отдельные области применения, с набором удобных предварительных настроек прибора
- Изысканный дизайн: большой и четкий цветной графический дисплей
- Прочное исполнение: герметичный корпус обеспечивает защиту testo 350 от ударов и загрязнений
- Экономия времени и сокращение затрат: наличие легкодоступного сервисного отсека позволяет быстро заменить подверженные износу компоненты прибора
| Блок анализатора Testo 350 | |
|---|---|
| Измерение температуры (сенсор NTC) | |
| Диапазон измерений | -20°C … +50°C |
| Погрешность | ±0,2°C (-10 … +50°C) |
| Разрешение | 0,1°C (-20 … +50°C) |
| Зонд д/измерения температуры окруж. среды | |
| Измерение температуры (термопара тип K (NiCr-Ni)) | |
| Диапазон измерений | -200°C — +1370°C |
| Погрешность | ±0,4 °C (-100°C — +200°C) ±1°C (-200°C … -100,1°C) ±1°C (200,1°C — +1370°C) |
| Разрешение | 0,1 °C (-200°C — +1370°C) |
| Измерение температуры (термопара тип S (Pt10Rh-Pt)) | |
| Диапазон измерений | 0 — +1760 °C |
| Погрешность | ±1 °C (0 — +1760 °C) |
| Разрешение | 0,1 °C (0 — +1760 °C) |
| Пьезорезистивный сенсор дифференциального давления | |
| Диапазон измерений | -40 … +40 гПа -200 … +200 гПа |
| Погрешность | ±1,5 % от изм. знач. (-40 … -3 гПа) ±1,5 % от изм. знач. (+3 … +40 гПа) ±0,03 гПа (-2,99 … +2,99 гПа) ±1,5 % от изм. знач. (-200 … -50 гПа) ±1,5 % от изм. знач. (+50 … +200 гПа) ±0,5 гПа (-49,9 … +49,9 гПа) |
| Разрешение | 0,01 гПа (-40 … +40 гПа) 0,1 гПа (-200 … +200 гПа) |
| Измерение абсолютного давления | |
| Диапазон измерений | 600 — +1150 гПа |
| Погрешность | ±10 гПа |
| Разрешение | 1 гПа |
| Измерение О2 | |
| Диапазон измерений | 0 — +25 % Об. |
| Погрешность | ±0,8% полн. шкалы (0 — +25 % Об.) |
| Разрешение | 0,01 % Об. (0 — +25 % Об.) |
| Быстродействие t90 | 20 с. (t95) |
| Измерение СО (с Н2-компенсацией) | |
| Диапазон измерений | 0 — +10000 ppm |
| Погрешность | ±5 % от изм. знач. (+200 … +2000 ppm) ±10 % от изм. знач. (+2001 … +10000 ppm) ±10 ppm (0 … +199 ppm) |
| Разрешение | 1 ppm (0 … +10000 ppm) |
| Быстродействие t90 | 40 с. |
| H2 отображается исключительно в качестве индикатора. | |
| Измерение СОниз (С Н2-компенсацией) | |
| Диапазон измерений | 0 … 500 ppm |
| Погрешность | ±5 % от изм. знач. (+40 … +500 ppm)) ±2 ppm (0 … +39,9 ppm) |
| Разрешение | 0,1 ppm (0 … +500 ppm) |
| Быстродействие t90 | 40 с. |
| H2 отображается исключительно в качестве индикатора. | |
| Измерение NO | |
| Диапазон измерений | 0 — +4000 ppm |
| Погрешность | ±5 % от изм. знач. (+100 — +1999 ppm) ±10 % от изм. знач. (+2000 … +4000 ppm) ±5 ppm (0 … +99 ppm) |
| Разрешение | 1 ppm (0 — +4000 ppm) |
| Быстродействие t90 | 30 с. |
| Измерение NOниз | |
| Диапазон измерений | 0 — +300 ppm |
| Погрешность | ±5 % от изм. знач. (+40 — +300 ppm) ±2 ppm (0 — +39,9 ppm) |
| Разрешение | ±0,1 ppm (0 — +300 ppm) |
| Быстродействие t90 | >30 с. |
| Измерение NO2 | |
| Диапазон измерений | 0 — +500 ppm |
| Погрешность | ±5 % от изм. знач. (+100 — +500 ppm) ±5 ppm (0 — +99,9 ppm) |
| Разрешение | 0,1 ppm (0 — +500 ppm) |
| Быстродействие t90 | 40 с. |
| Измерение SO2 | |
| Диапазон измерений | 0 — +5000 ppm |
| Погрешность | ±5 % от изм. знач. (+100 — +2000 ppm) ±10 % от изм. знач. (+2001 — +5000 ppm) ±5 ppm (0 — +99 ppm) |
| Разрешение | 1 ppm (0 — +5000 ppm) |
| Быстродействие t90 | 30 с. |
| Определение КПД (Eta) | |
| Диапазон измерений | 0 … +120 % |
| Разрешение | 0,1 % (0 … +120 %) |
| Определение потери тепла с дымовыми газами | |
| Диапазон измерений | 0 — +99,9 % |
| Разрешение | 0,1 % (0 — +99,9 %) |
| Расчет точки росы в дымовых газах | |
| Диапазон измерений | 0 — +99,9 °Cтр |
| Разрешение | 0,1 °Cтр (0 — +99,9 °Cтр) |
| Расчёт CO2 (через O2) | |
| Диапазон измерений | 0 … CO2 макс |
| Погрешность | расчет на основе O2 ±0,2 % Об. |
| Разрешение | 0,01 % Об. |
| Измерение H2S | |
| Диапазон измерений | 0 — +300 ppm |
| Погрешность | ±5 % от изм. знач. (+40 — +300 ppm) ±2 ppm (0 — +39,9 ppm) |
| Разрешение | 0,1 ppm (0 — +300 ppm) |
| Быстродействие t90 | 35 с |
| Измерение CO2 (ИК сенсор) | |
| Диапазон измерений | 0 — +50 % Об. |
| Погрешность | ±0,3 % Об. + 1 % от изм. знач. (0 … 25 % Об.) ±0,5 % Об. + 1,5 % от изм. знач. (>25 … 50 % Об.) |
| Разрешение | 0,01 % Об. (0 … 25 % Об.) 0,1 % Об. (> 25 % Об.) |
| Быстродействие t90 | 10 с. |
| Скорость/объемный расход воздуха | |
| Диапазон измерений | 0 — +40 м/с |
| Разрешение | 0,1 м/с (0 — +40 м/с) |
| Метан (CH4) | |
| Диапазон измерений | 100 — 40000 ppm |
| Погрешность | < 400 ppm (100 — 4000 ppm) < 10 % от изм. знач. (> 4000 ppm) |
| Разрешение | 10 ppm |
| Мин. содержание О2 в дымовых газах | 2 % + (2 x изм. знач. метана) |
| Быстродействие t90 | < 40 с. |
| Фактор отклика | 1 |
| При измерении необходимо придерживаться нижнего порога взрываемости Калибровка НС-сенсора для измерения метана выполняется производителем. Пользователь может откалибровать сенсор для других газо (пропана или бутана). |
|
| Пропан (C3H8) | |
| Диапазон измерений | 100 — 21000 ppm |
| Погрешность | < 400 ppm (100 — 4000 ppm) < 10 % от изм. знач. (> 4000 ppm) |
| Разрешение | 10 ppm |
| Мин. содержание О2 в дымовых газах | 2 % + (5 x изм. знач. пропана) |
| Быстродействие t90 | < 40 с. |
| Фактор отклика | 1,5 |
| При измерении необходимо придерживаться нижнего порога взрываемости Калибровка НС-сенсора для измерения метана выполняется производителем. Пользователь может откалибровать сенсор для других газо (пропана или бутана). |
|
| Бутан (C4H10) | |
| Диапазон измерений | 100 — 18000 ppm |
| Погрешность< 400 ppm (100 — 4000 ppm) < 10 % от изм. знач. (> 4000 ppm) | |
| Разрешение | 10 ppm |
| Мин. содержание О2 в дымовых газах | 2 % + (6,5 x изм. знач. бутана) |
| Быстродействие t90 | < 40 с. |
| Фактор отклика | 2 |
| При измерении необходимо придерживаться нижнего порога взрываемости Калибровка НС-сенсора для измерения метана выполняется производителем. Пользователь может откалибровать сенсор для других газо (пропана или бутана). |
|
| Общие технические данные | |
| Корпус | пластик (АБС) |
| Класс защиты | IP40 |
| Подключаемые зонды | 1 зонд температуры воздуха, идущего на горение; 1 зонд отбора пробы; 1 зонд температуры; 1 зонд дифференциального давления |
| Цвет продукта | черный |
| Тип батареи | Li-ion батарея |
| Ресурс батареи | 5 ч |
| Источник питания | блок питания пер.тока 100 В…240 В (50…60 Гц) |
| Вход постоянного тока | 11 В — 40 В |
| Объемный расход насоса | 1 л/мин с индикацией производительности |
| Длина шланга | 16, 2 м макс. (соответствует 5-ти удлинительным шлангам) |
| Макс. избыточ. давление/дым.газ | 50 мбар |
| Макс. отриц. давление/дым.газ | -300 мбар |
| Макс. пылевая нагрузка | 20 г/м³ пыли в дым. газе |
| Расчет точки росы | 0 °Cтр; 99 °Cтр |
| Макс. нагрузка влажности | +70 °C (темп.точки росы на входе в блок анализатора) |
| Триггерный вход | напряжение 5 — 12 Вольт (граница возрастания и убывания) длительность пульса > 1 сек. Нагрузка: 5 В/макс, 5 мA, 12 В/макс. 40 мA |
| Память | 250,000 значений |
| Интерфейс | шина передачи данных Bluetooth® USB ИК-интерфейс подключение к сети триггерный вход измерение дифф. давления вход датчика/ входы датчика входное напряжение постоянного тока впуск разбавляющего газа для расширения диапазона измерений |
| Температура хранения | -20 °C — +50 °C |
| Рабочая температура | -5 °C — +45 °C |
| Размеры | 330 x 128 x 438 мм |
| Вес | 4800 г |
